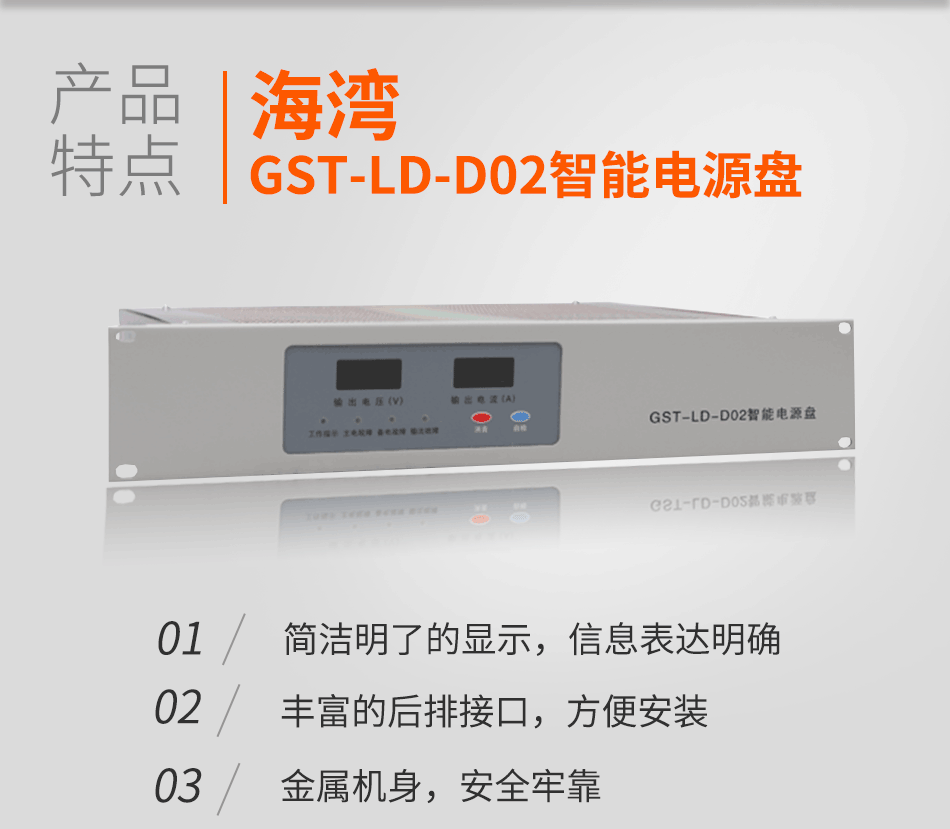

一、海灣GST-LD-D02智能電源盤概述


　　GST-LD-D02智能電源盤是海灣公司推出的專門用來為整個消防聯動控制系統供電的DC24V大容量現場電源輸出設備。它主要由電源主變換、備電管理以及電源監控顯示三部分組成。

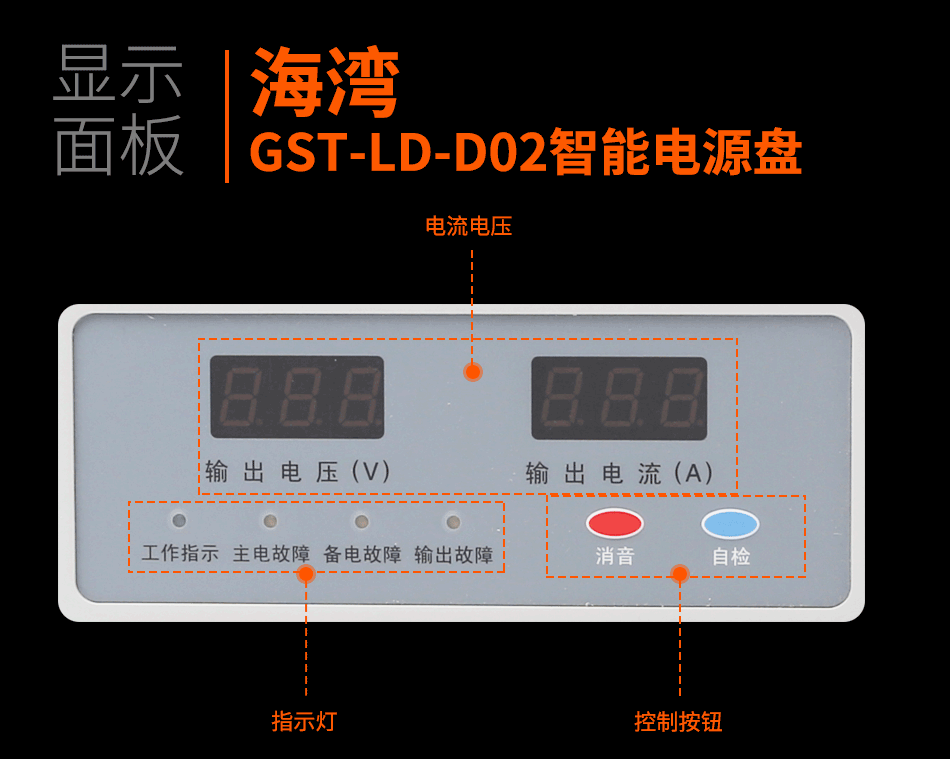

　　完善的內部保護電路可保證在現場設備輸出長時間短路情況下進行自我保護，當短路故障排除后電源盤自動恢復并正常投入運行。備電管理電路具有對備電充電、過放電保護、主備電自動切換等功能，這就保證了蓄電池的多次循環利用，從而保證在現場無主電時系統在一定時間內仍可正常運行。同時電源盤可對自身運行情況進行監測，對交流輸入電壓、輸出電壓、輸出電流進行實時顯示并上報主電、備電、輸出三種故障，便于現場操作人員了解電源盤狀況并及時排除故障。



　　考慮到工程上多線制對電源的特殊要求，本電源盤專門輸出一路“內部使用”電源，確保在現場設備短路時多線制仍能正常工作。

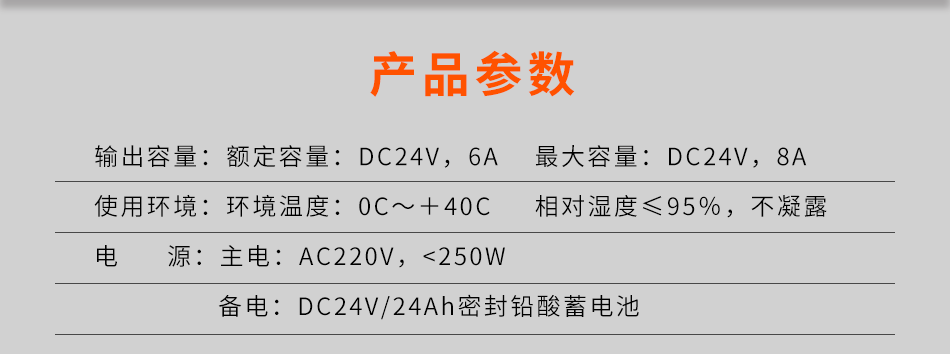

二、海灣GST-LD-D02智能電源盤技術指標


　　1.輸出容量：額定容量：DC24V，6A　最大容量：DC24V，8A



　　2.使用環境：環境溫度：0C～＋40C　相對濕度≤95％，不凝露



　　3.電源：主電：AC220V，<250W　備電：DC24V/24Ah密封鉛酸蓄電池



三、海灣GST-LD-D02智能電源盤結構特征、安裝與布線

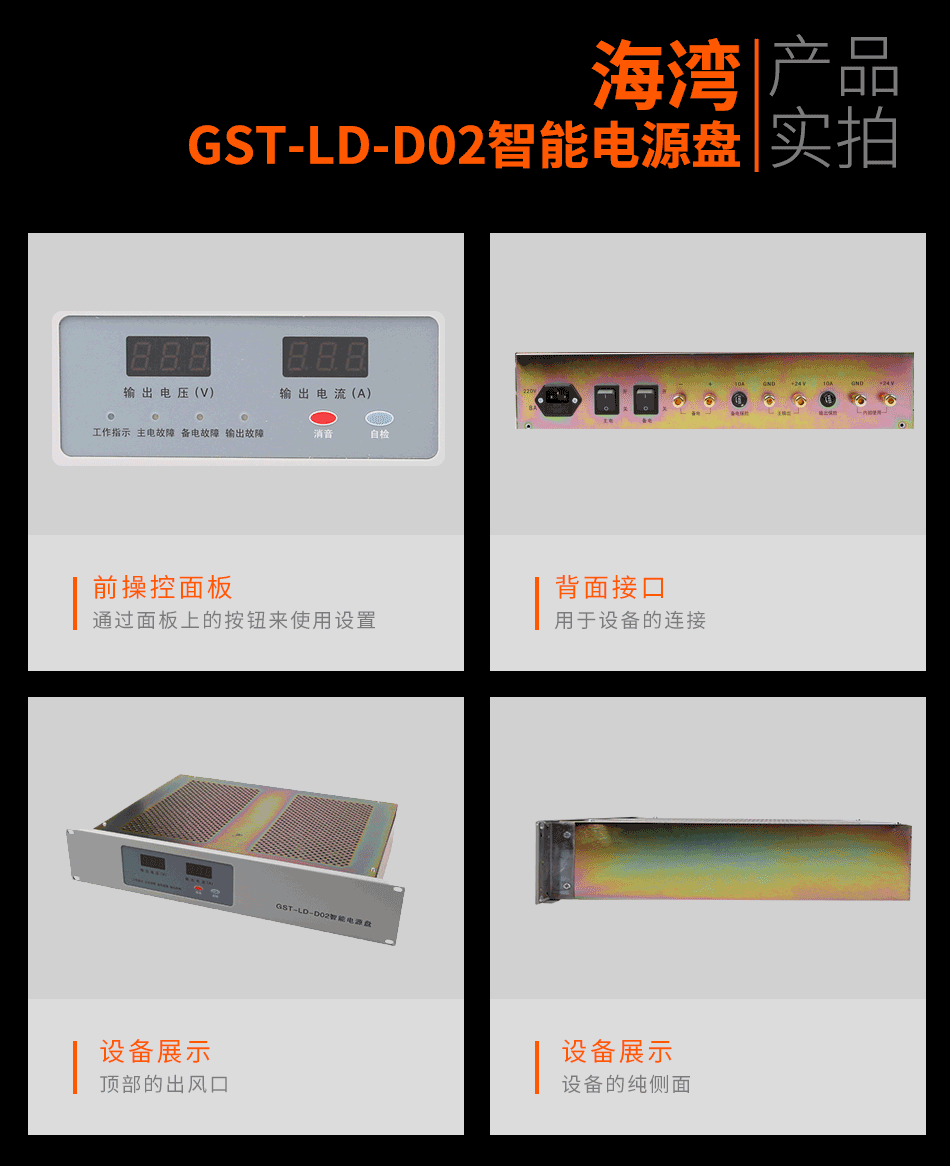

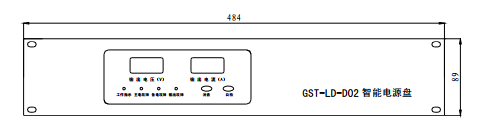

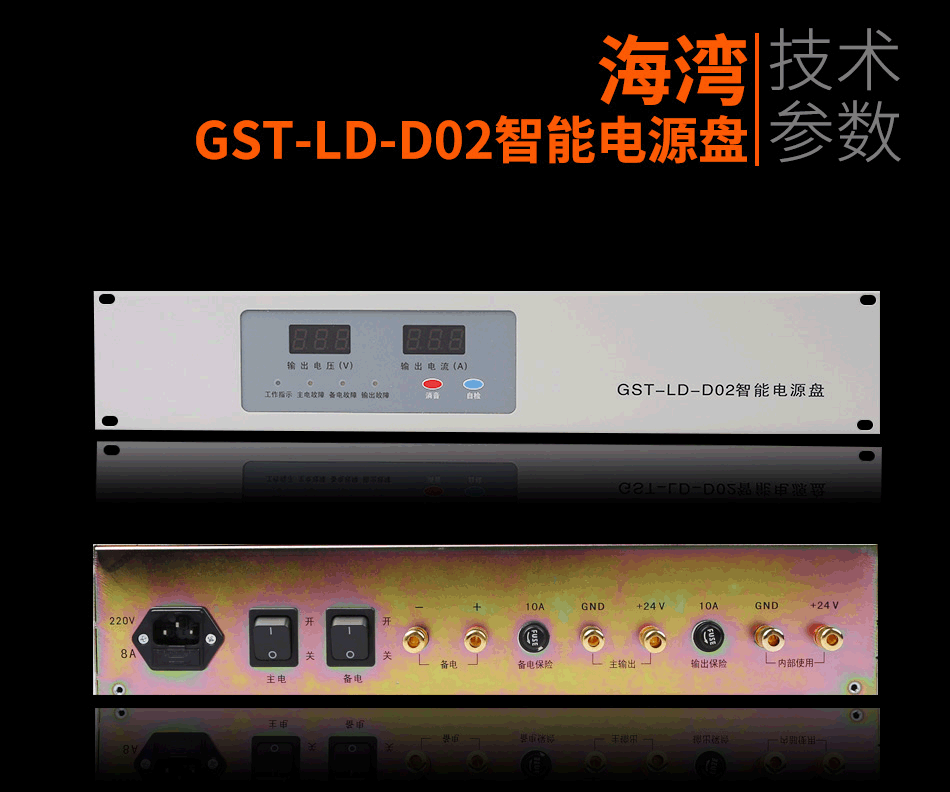

　　本電源盤采用柜式插盤結構安裝，屬標準配置產品，當系統內總的用電量較大時，可選裝多塊電源盤?！　‰娫幢P的主電開關、備電開關在電源盤的后面，同位于電源盤后面的還有主電插座、保險及輸出接線端子，電源盤對外接線端子示意圖4-8：

　　其中:

　　L、G、N（電源插座）：交流220V電源端子(G為機殼保護地線端子)

　　+、-：備電輸入端子　　+24V、GND（主輸出）：DC24V主輸出端子

　　+24V、GND（內部使用）：DC24V多線制電源輸出端子

　　布線要求：DC24V電源輸出線采用阻燃BV線，截面積≥4.0mm2。
