排煙機、送風機是怎么工作的

在防排煙系統里，排煙口、送風口和風機的聯動配合特別關鍵。

火災發生時，它們之間的有效聯動能大大提升人員安全疏散和滅火救援的效率。

今天，咱們就詳細聊聊它們是怎么通過聯動方式工作的。

一、排煙口的開啟方式
自動聯動：按照《火災自動報警系統設計規范》等標準規定，在同一個防煙分區里，如果有兩個獨立的火災探測器都檢測到火災并發出報警信號，這就相當于給排煙口下達了“打開”的指令。

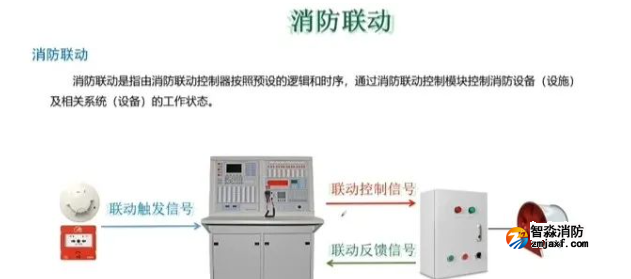

火災自動報警系統收到這兩個信號后，消防聯動控制器會馬上行動，控制排煙口的控制模塊，給受控裝置的電磁鐵線圈通上DC24V的電流。

電流一接通，動鐵芯就吸合了，通過杠桿作用把纏繞在滾筒上的鋼絲繩松開，這樣排煙口的葉片就打開啦，開始排煙。
消防控制室遠程啟動：在消防控制室里，工作人員能通過操作消防主機來控制排煙口。

只要按下對應排煙口的控制按鈕，消防聯動控制器就會通過總線把信號傳送給排煙口的控制模塊，讓排煙口乖乖打開。
現場手動操作觸發聯動：要是在現場發現火災，還能直接操作排煙口附近墻壁上的手動執行機構。把它一操作，排煙口就打開了。

而且排煙口打開的這個動作信號會反饋給消防聯動控制器，如果系統處于自動狀態，還能接著聯動啟動排煙風機等其他設備。

備注:排煙口通常情況下是常閉的，但在特定條件下也有常開的情況
常閉排煙口：這是較為常見的設置方式。

如板式排煙口、多葉排煙口等，平時處于關閉狀態，火災發生時，煙感探頭探測到火情并發送火警信號至控制中心，由控制中心發出指令，使排煙口閥板自動打開，也可現場手動打開，及時排出煙氣，還能輸出開啟動作信號聯鎖相關設備，保證排煙系統有效運行。
常開排煙口：當一套排煙系統只擔負一個防煙分區，即每個防煙分區獨立設置排煙系統時，可設置常開式排煙口，不需要實現兩步啟與連鎖起風機等功能。

二、送風口的開啟方式
自動聯動：對于送風口來說，當加壓送風口所在的防火分區里，有兩個獨立的火災探測器同時報警，或者一個火災探測器和一個手動火災報警按鈕一起報警，這就會觸發送風口開啟。

消防聯動控制器收到這些報警信號后，控制模塊會給送風口的機械裝置通上DC24V電流，讓受控裝置的電磁鐵線圈通電，連接機構的掛鉤就會脫開，風口的葉片在彈簧力的作用下就打開了，開始送風。（也有常開的）

消防控制室遠程啟動：和排煙口類似，在消防控制室的消防主機上，有對應送風口的控制按鈕。

工作人員按下按鈕，消防主機就會通過總線把開啟信號傳送給送風口的控制模塊，實現送風口的遠程開啟。
現場手動觸發聯動：在前室的送風口，可以通過拉動風口控制機構的拉繩來手動開啟送風口。

拉動拉繩后，可能會觸發微動開關接通反饋回路，控制模塊就會向消防主機發送送風口已開啟的信號，這樣就能進一步聯動開啟送風機了。

備注:送風口分為常開和常閉兩種類型
樓梯間送風口：通常為常開式。

樓梯間是上下貫通的，若設置常閉式送風口，火災時全部聯動打開操作復雜且可能延誤時機。

常開式送風口可在風機啟動后，讓新風自然進入樓梯間，使樓梯間氣壓值升高，阻止煙氣蔓延，比如自垂百葉式的常開送風口，平時葉片自由垂落，風機啟動后葉片被風吹開送新風。
前室送風口：一般為常閉式。

如電梯前室和防煙前室等，平常處于關閉狀態，火災發生時，由加壓送風口所在防火分區內的兩只獨立的火災探測器或一只火災探測器與一只手動火災報警按鈕的報警信號，作為送風口開啟和加壓送風機啟動的聯動觸發信號，開啟著火層及其相鄰上下各一層的送風口，這樣可保證風壓滿足要求，防止煙氣侵襲到樓梯間。

三、排煙口、送風口開啟后的風機連鎖啟動
一般情況下，排煙口或者送風口打開之后，都會連鎖啟動相應的風機，而且必須是先開啟風口，再啟動風機，這背后有著重要原因：
符合系統設計邏輯：在消防系統設計中，排煙口和送風口的開啟是基于火災探測信號來觸發的。

當火災發生，系統探測到相應信號后，先開啟排煙口或送風口，使系統形成排煙或送風的通道，然后再啟動風機，讓風機通過已開啟的風口進行有效的排煙或送風作業，這樣能確保系統有序運行。
避免無效能耗與設備損傷：如果先啟動風機，而此時排煙口或送風口未開啟，風機會處于憋壓狀態，可能會導致風機電機過載，增加能耗，甚至可能損壞風機設備。
保障排煙送風效果：先開啟風口再啟動風機，可以讓氣流更順暢地通過風口排出或送入，從而更有效地實現排煙和送風功能，保障人員疏散通道的安全，為人員疏散和消防救援提供有利條件。

四、具體來說
排煙系統：根據《建筑防煙排煙系統技術標準》，一旦確認發生火災，火災自動報警系統要在15秒內聯動開啟相應防煙分區的所有排煙口、排煙風機和補風設施。

排煙口打開后，它會把自己已經開啟的動作信號反饋給消防聯動控制器，控制器收到信號后，就會給排煙風機發出啟動指令，通過控制模塊讓排煙風機轉起來，盡快把煙霧排出去，為大家疏散和消防員救援創造好的條件。
送風系統：規范要求，火災確認后，要在15秒內聯動開啟常閉加壓送風口和加壓送風機。

送風口開啟后，信號會傳送到消防聯動控制器，控制器判斷滿足啟動條件后，就會發出信號啟動送風機，往建筑內的防煙區域送進正壓空氣，把煙霧擋在外面，保障疏散通道的安全。

五、如果沒有鋪設連鎖線路怎么辦？
要是現場沒有鋪設連鎖線路，也不用擔心，咱們還可以通過消防主機編程來實現排煙口、送風口與排煙風機、送風機的聯動。
消防主機編程邏輯設置
排煙系統：在消防主機的編程界面里，找到邏輯編程模塊，設定一個規則。

當主機接收到特定防煙分區內排煙口開啟的反饋信號后，就自動觸發排煙風機的啟動指令。

比如輸入“IF排煙口1開啟AND排煙口2開啟THEN啟動排煙風機”這樣的邏輯表達式。
送風系統：對于送風系統，在消防主機編程時，設置當某個防火分區內的送風口開啟信號反饋到主機后，自動發出啟動送風機的命令。

像“IF送風口3開啟OR送風口4開啟THEN啟動送風機”這樣設置。

信號傳輸與執行
排煙系統：當排煙口因?yàn)榛馂?zāi)報警信號或者現場手動操作打開后，排煙口的控制模塊會把開啟信號通過總線傳送給消防主機。

主機收到信號后，按照設定的邏輯判斷，確認滿足聯動條件，就會通過總線給排煙風機的控制模塊發出啟動信號，讓排煙風機運轉起來。
送風系統：送風口開啟后，它的開啟信號也會通過總線傳送給消防主機，主機依據編程邏輯，給送風機的控制模塊發送啟動信號，送風機就啟動了。
不過，用這種編程的方式來實現聯動，得保證消防主機、控制模塊和其他相關設備之間的通信正常，編程的邏輯也得準確無誤，而且必須符合相關的消防規范要求。

六、下面以海灣5000消防主機編程為例
這里給大家舉個海灣5000消防主機編程的例子，看看排煙口與排煙風機、送風口與送風機的聯動公式。

1、排煙口與排煙風機聯動公式

公式：“010011=020001+020002”

說明：“010011”代表排煙風機的控制模塊地址，“020001”和“020002”是同一防煙分區內兩個排煙口的地址編碼。

這個公式的意思是，當“020001”和“020002”這兩個排煙口中有任意一個打開，或者兩個都打開時，地址為“010011”的排煙風機就會啟動。

2、送風口與送風機聯動公式

公式：“010022=030003*030004”
說明：“010022”是送風機的控制模塊地址，“030003”和“030004”是同一防火分區內送風口的地址編碼。

這個公式表示，只有當“030003”和“030004”這兩個送風口同時打開時，地址為“010022”的送風機才會啟動。
