海灣DZ-07(Ex)底座防爆探測器底座

作者:海灣消防文章來源：http://blistertray.com/ [大中小]

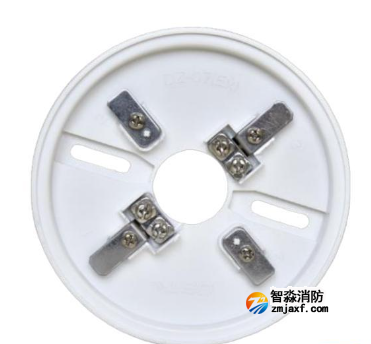

海灣DZ-07(Ex)底座防爆探測器底座

一、海灣DZ-07(Ex)底座概述

　　本安防爆型探測器配套的DZ-07(Ex)防爆底座，底座上有4個導體片，1，3導片上帶接線端子，底座上不設定位卡，便于調整探測器報警確認燈的方向。

布線管內的探測器總線分別接在1，3接線端子上（不分極性），另一對導體片用來輔助固定探測器。

　　待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

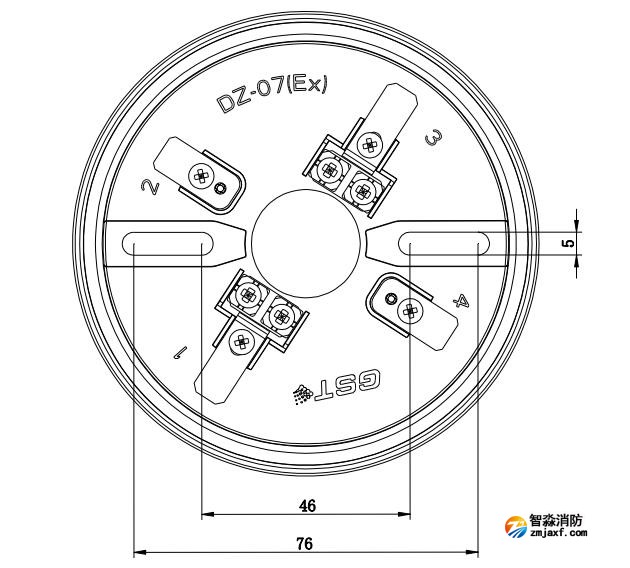

二、海灣DZ-07(Ex)底座外形尺寸

DZ-07(Ex)底座外形尺寸
