海灣火災自動報警系統（常見消防報警設備故障維修及處理方法匯總）

海灣消防火災自動報警系統主要包括控制器、現場設備、連接線路等幾部分，當出現故障時必須根據故障現象進行分析，才能確定故障的具體原因。

下面以GST-5000火災報警控制器系統為例，分析一下各部分在系統運行過程中可能出現的故障現象以及處理措施。

 1、海灣消防系統常見故障以及處理方法：

2、海灣消防主機故障怎么屏蔽？

當火災自動報警系統外部設備（如火災探測器、消防模塊或火災顯示盤等）發生故障時，可將它屏蔽掉，待修理或更換后，再利用取消屏蔽功能將設備恢復。

設備屏蔽操作步驟：

按下“屏蔽”鍵（若消防主機處于鎖鍵狀態，需輸入用戶密碼解鎖），屏幕顯示如下圖所示。

假設需要屏蔽的現場設備用戶編碼為010125的點型感煙探測器，其屏蔽操作應按照如下步驟進行：

①輸入想要屏蔽的現場設備用戶編碼“010125”；

②按“TAB”鍵，設備類型處為高亮條；

③輸入其設備類型“03”（對應設備類型可參閱說明書后的設備類型表，或者8位二次碼的最后2位）

④按“確認”鍵存儲，如該設備未曾被屏蔽，屏幕的屏蔽信息中將增加該設備，否則在顯示屏上提示輸入錯誤。

若對本機聲光警報器進行屏蔽，則用戶編碼前6位為本機二次碼，設備類型為76-警報輸出，確認后本機聲光警報器將被屏蔽，

若對本機火警傳輸設備進行屏蔽，則用戶編碼前4位為本機二次碼，設備類型為77-報警傳輸．確認后本機火警傳輸設備警將被屏蔽。

注意：在進行消防主機“屏蔽”操作中輸入設備的編碼時，可以使用通配符“*”，“*”代表這一位可以是0~9中的任意一個數字，這個功能可以方便的將一類設備取消屏蔽。

例如：如果要屏蔽掉系統中所有的點型感煙火災探測器，我們可以在屏蔽操作時輸入：“******”，“TAB”，“03”，這樣所有點型感煙火災探測器將被屏蔽。其中“03”為點型感煙火災探測器設備類型代碼。

3、海灣消防報警主機維修之液晶屏故障？

關于海灣消防報警主機維修需要有針對性，需要把海灣消防報警主機維修問題具體到具體的位置，比如像液晶屏故障，可以分為屏幕不顯示，屏幕顯示暗淡等。

針對消防報警主機維修問題中的屏幕不顯示，我們就需要檢查，消防報警控制器是否已正常供電，檢查方法，就是檢查消防報警控制器的按鍵板上的指示燈是否點亮，如果點亮，表明報警控制器已正常供電。

然后檢查屏幕與開關板的數據線和電源連接是否松動，連接線沒有松動，很有可能是液晶屏損壞。

消防報警主機維修時就只需要更換液晶屏。屏幕顯示暗淡，就需要檢查電源線是否松動。

另外就是背光管損壞了，維修時就只需要更換背光管就可以。

4、海灣消防主機，設備顯示未定義是什么情況造成的？

解答這個問題首先我們了解下什么叫未定義，未定義簡單點來說就是這個點位設備在海灣消防主機上未設置過，如設備二次碼（二次碼含設備類型）等…

那什么情況下會造成設備未定義呢，主要有以下原因：

1、新增加的設備。新增加的設備，還未進行調試，消防主機上未設置。

2、更換設備時未對設備進行編碼操作，更換損壞設備時需要將換上去的新設備進行編碼操作，地址碼需與損壞設備一致，且更換設備設備類型也需要一致。

3、消防主機調試問題。對該點位設備未進行調試，遺漏掉了。

5、海灣消防主機控制器調試過程中常見故障：

①控制器屏幕顯示顏色不正，界面文字不清晰。

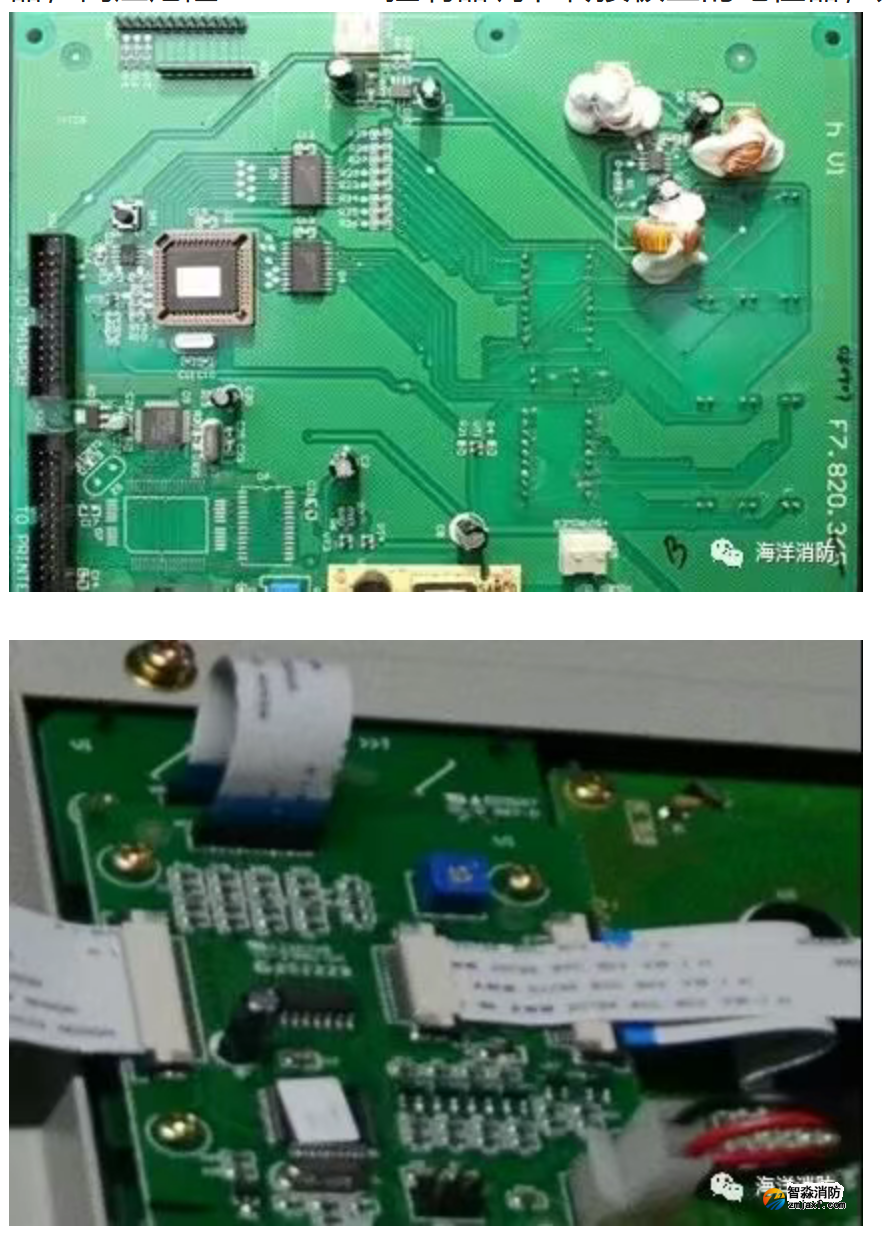

解決辦法：GST5000/500控制器調節開關板上電位器、注意不要接觸開關板上的逆變器，高壓危險！GST200控制器調節轉接板上的電位器，如下圖。

②總線設備注冊總數與實際設備數量不符合，或多或少

解決辦法：檢查回路總線上設備的回碼值，排除線路問題。

回碼值＜0400：總線工作不可靠，可能會導致一些設備注冊不上、誤報總線設備故障。

0500＜回碼值＜0550:總線工作很可靠，基本不存在干擾。

0550＜回碼值＜0600:總線受輕微干擾，可以正常工作。

回碼值＞600:可能導致注冊設備數量較實際多.設備會報故障或誤報火警、反饋。

　　具體操作如下:

③直接控制盤報故障

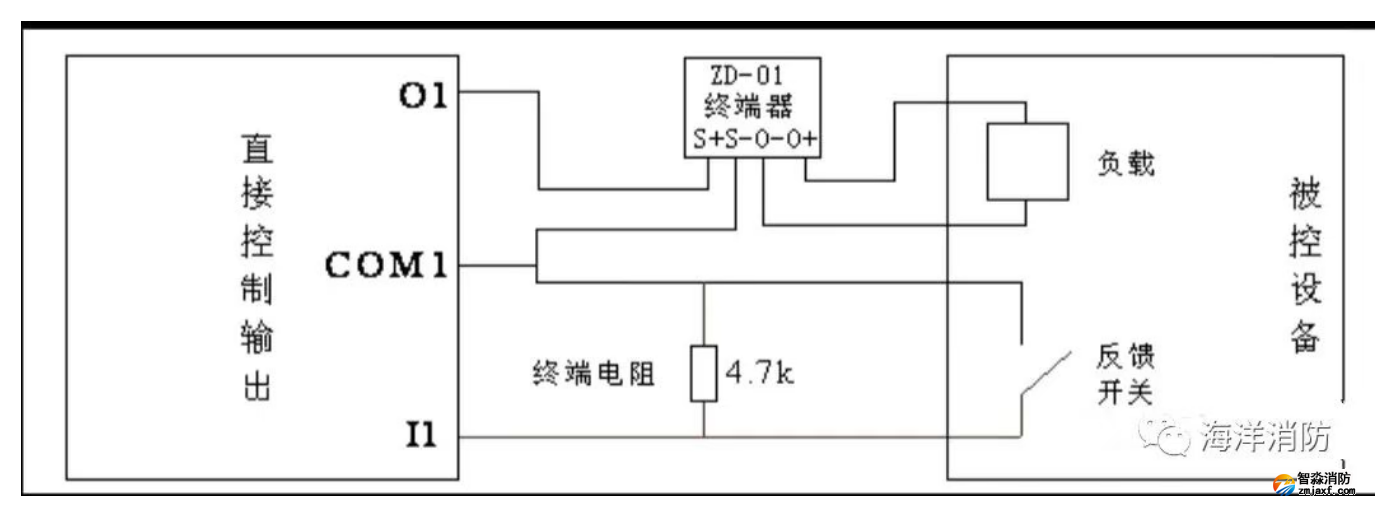

解決辦法：一般直接控制盤報故障多為接線錯誤或檢線電阻接觸不良造成。正確接線方法如下圖。

注意：由于直接控制輸出具有檢線功能，當需要直接控制輸出與總線模塊共同控制同一被控設備時，二者不能直接并聯使用，直接控制輸出端需要增加繼電器，以免影響檢線。

④控制器報交流電、備電故障。

解決辦法：

1、交流電故障：可能原因?yàn)闊o交流電、交流保險管燒斷，檢查交流電源和保險管，如有問題使其恢復正常。

2、備電故障：可能原因?yàn)楸ｋU(xiǎn)壞、線路連接不良、蓄電池虧電或損壞，對應處理辦法：換保險管（參數見標簽）打開電源盒檢查有關接插件，在交流供電的情況下開機8小時以上，若仍不能消除故障則更換電池

⑤聲光訊響器不動作

解決辦法：檢查設備定義時是否將其定義為了脈沖輸出，切記聲光訊響器的設備特性為“電平”。

6、火災顯示盤注冊異常、通訊異常故障。

解決辦法：

注冊異常：調試時開機先打開D02電源盤等待半分鐘左右再開控制器開關（火災顯示盤完好、接線正確的情況下）。

通訊異常：可能是AB線接反或者是施工人員不注意將層顯底座上內A外A、內B外B上的短路片弄丟，檢查層顯是否通訊正常只要看看層顯上顯示的時間是否與主機一致就可以了。

7、光電感煙探測器誤報火警

解決辦法：感煙探測器迷宮內灰塵較多，需要清洗。建議在建筑物裝潢未完成前最好不要將探頭上的防護罩撤去，以免為調試帶來不必要的麻煩。

8、現場模塊報故障：8301、8304、8300、8305模塊

解決辦法：模塊類設備報故障一般原因?yàn)榻泳€錯誤、接線需安裝說明書正確接線，檢查報故障設備與底座安裝是否牢固；檢查總線，電源線接線是否牢固；檢查電源線電壓是否正常；檢查設備是否損壞。

二、CRT調試過程中常見故障

1、電話、廣播模塊數量超出盤上按鈕數量

在數據庫中的電話廣播盤上進行虛擬定義，將超出部分定義到手動盤上。數量超過90個時，將第90個的虛擬定義設為“******”。

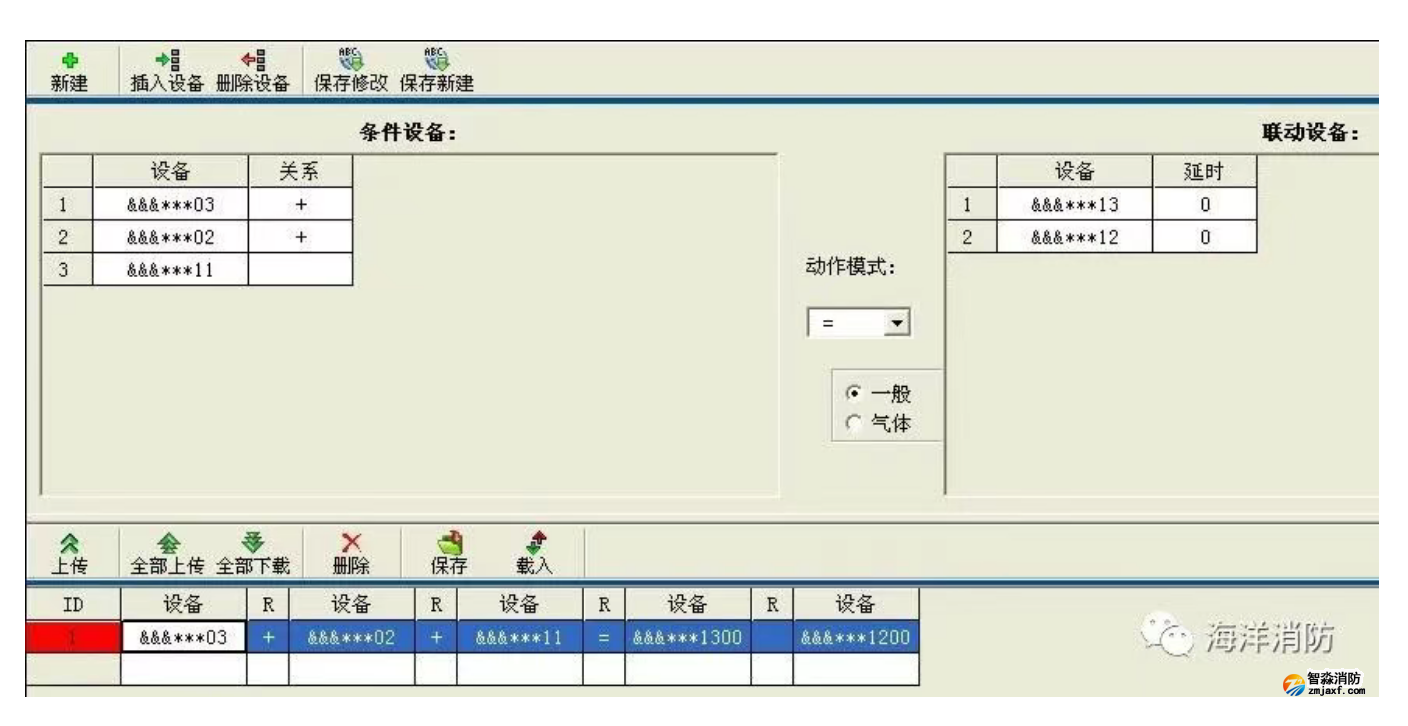

2、編寫聯動公式時提示“不能包含氣體設備”

500、5000控制器編寫氣體聯動公式時要選到“氣體”項。

3、數據庫上傳下載失敗

檢查下載板是否已經注冊到控制器中；

檢查串口設置是否正確；

檢查數據庫中控制器地址是否和實際控制器地址一致。

4、數據庫下載后控制器漢字顯示不全

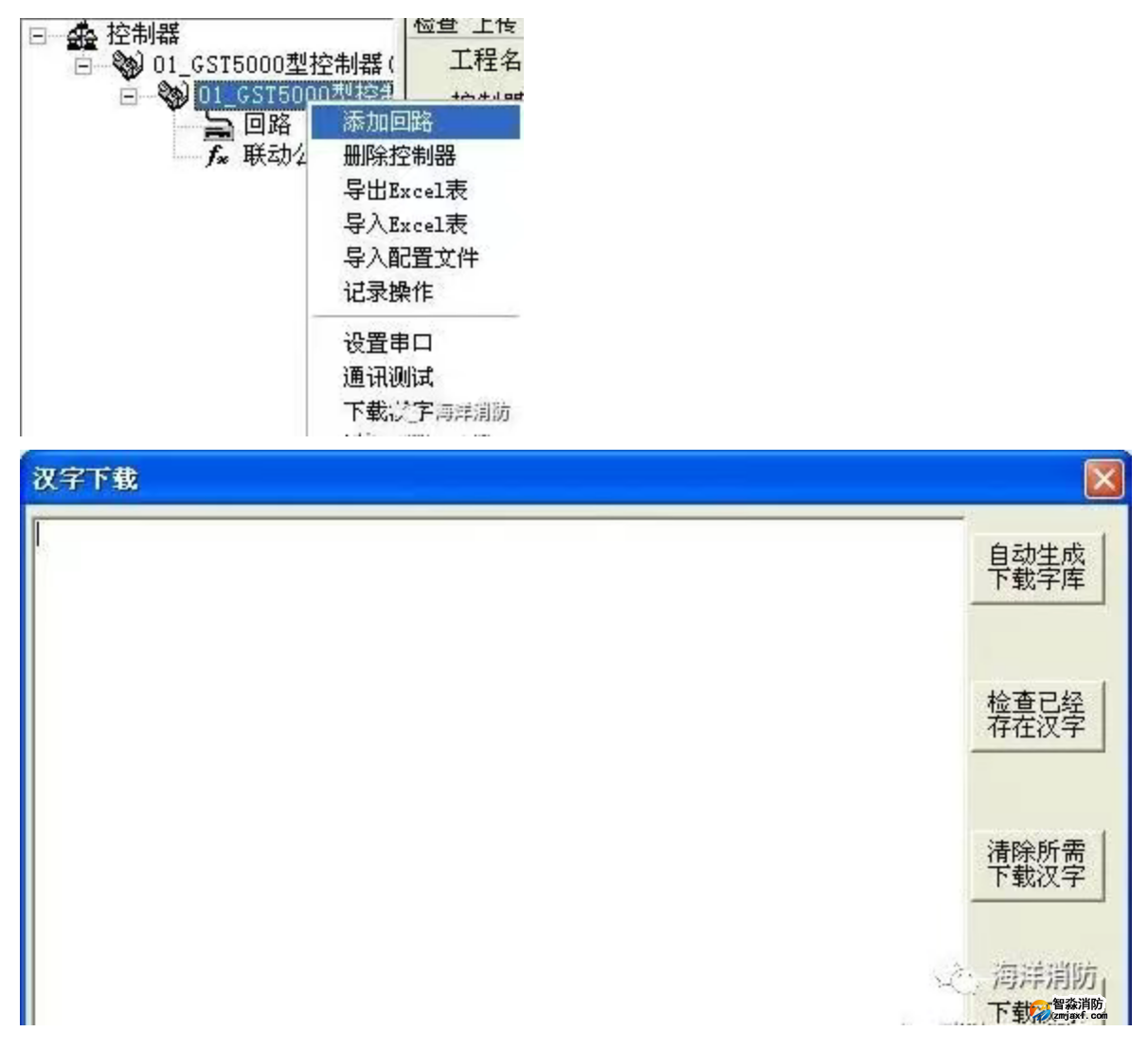

使用漢字下載工具將缺失部分下載到控制器中。

1、控制器報從機故障

解決辦法：檢查聯網線路是否有斷路、短路、接地等情況，再檢查聯網線序是否接反，如果是CAN聯網還需檢查聯網板上的終端120 Ω設置是否正確。

2、GST200控制器注冊不上聯網卡

解決辦法：將控制的狀態設置為調試狀態，開關機注冊，控制器顯示一級網絡正常，則表示控制器注冊聯網卡成功。

四、廣播電話調試過程中常見故障

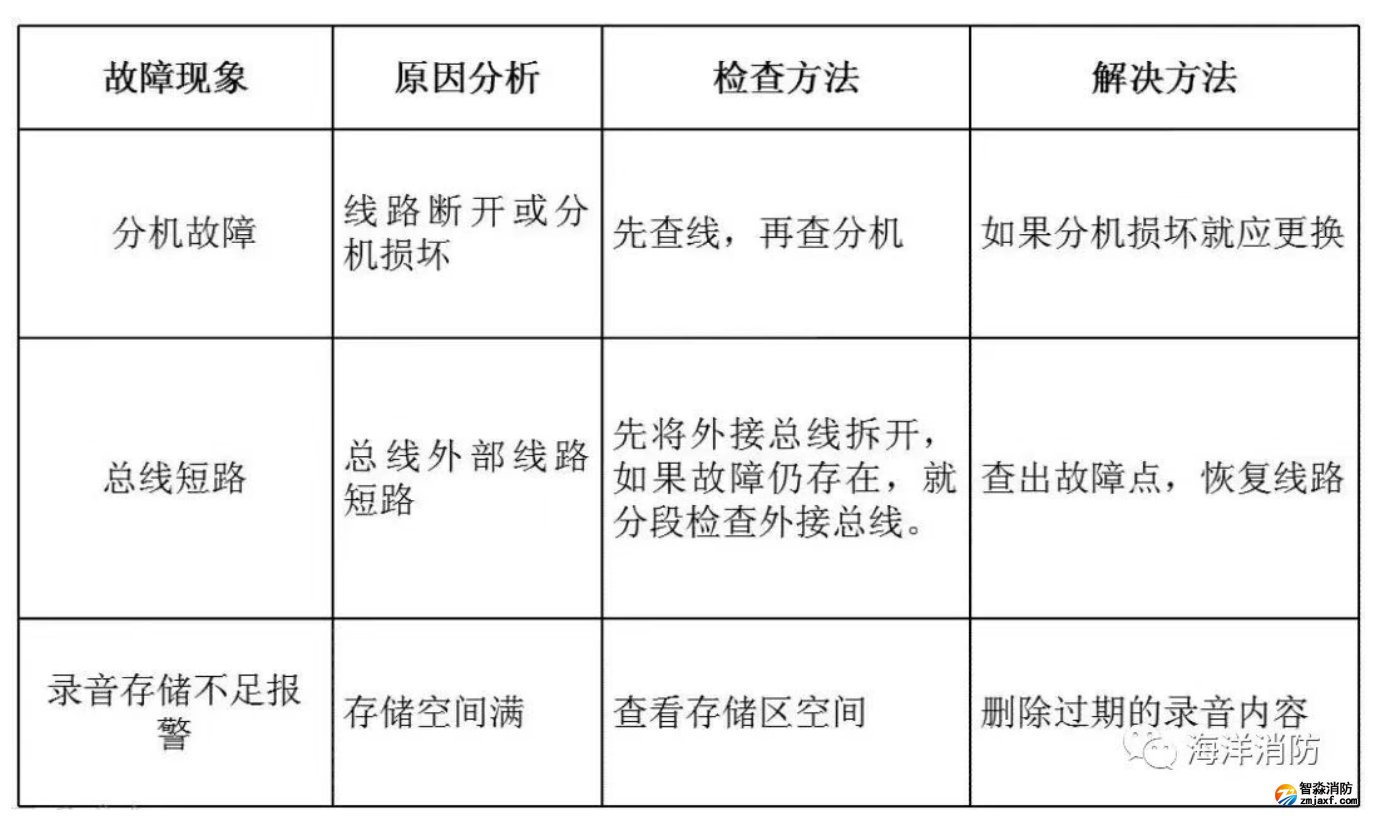

電話系統故障

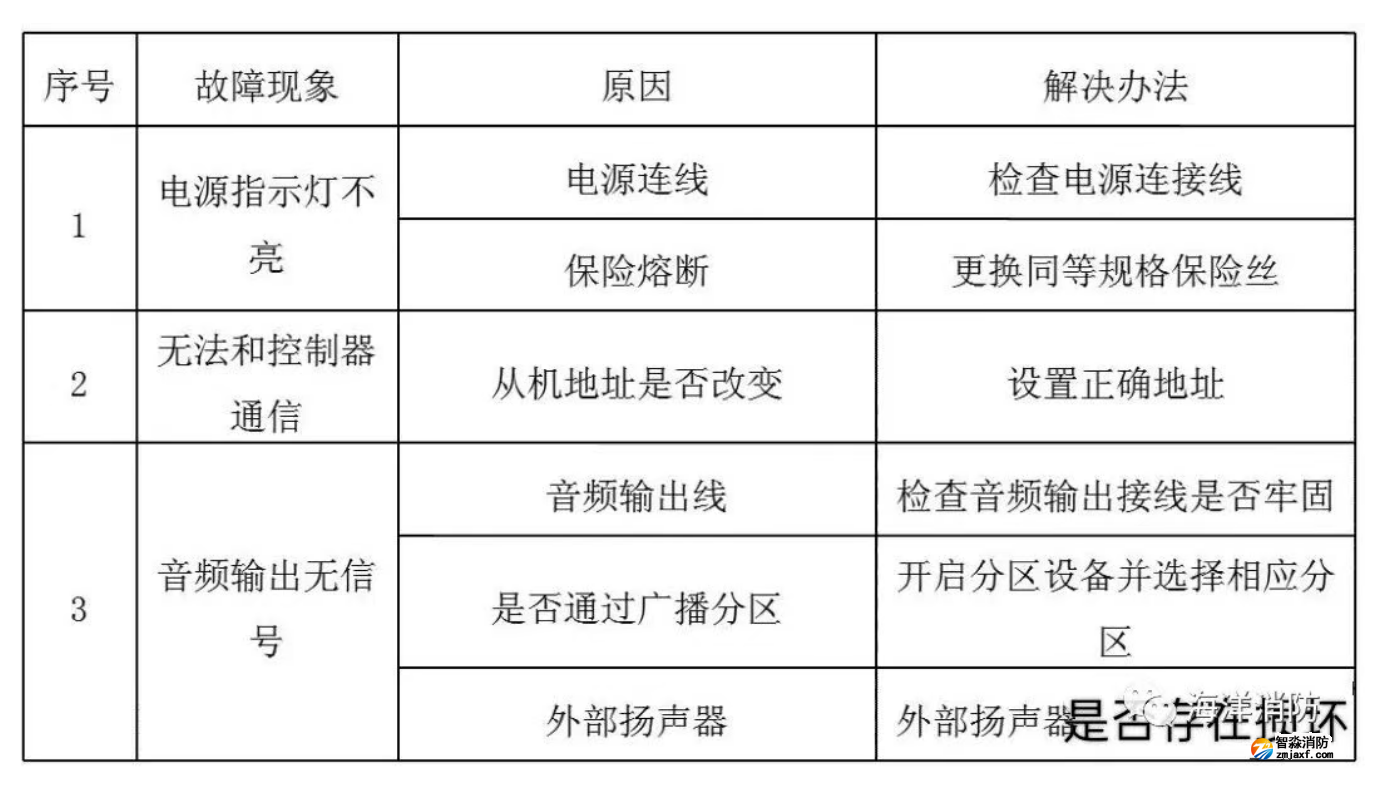

廣播系統故障

JTY-HM-GST102線型光束感煙火災探測器常見故障及維修方法：

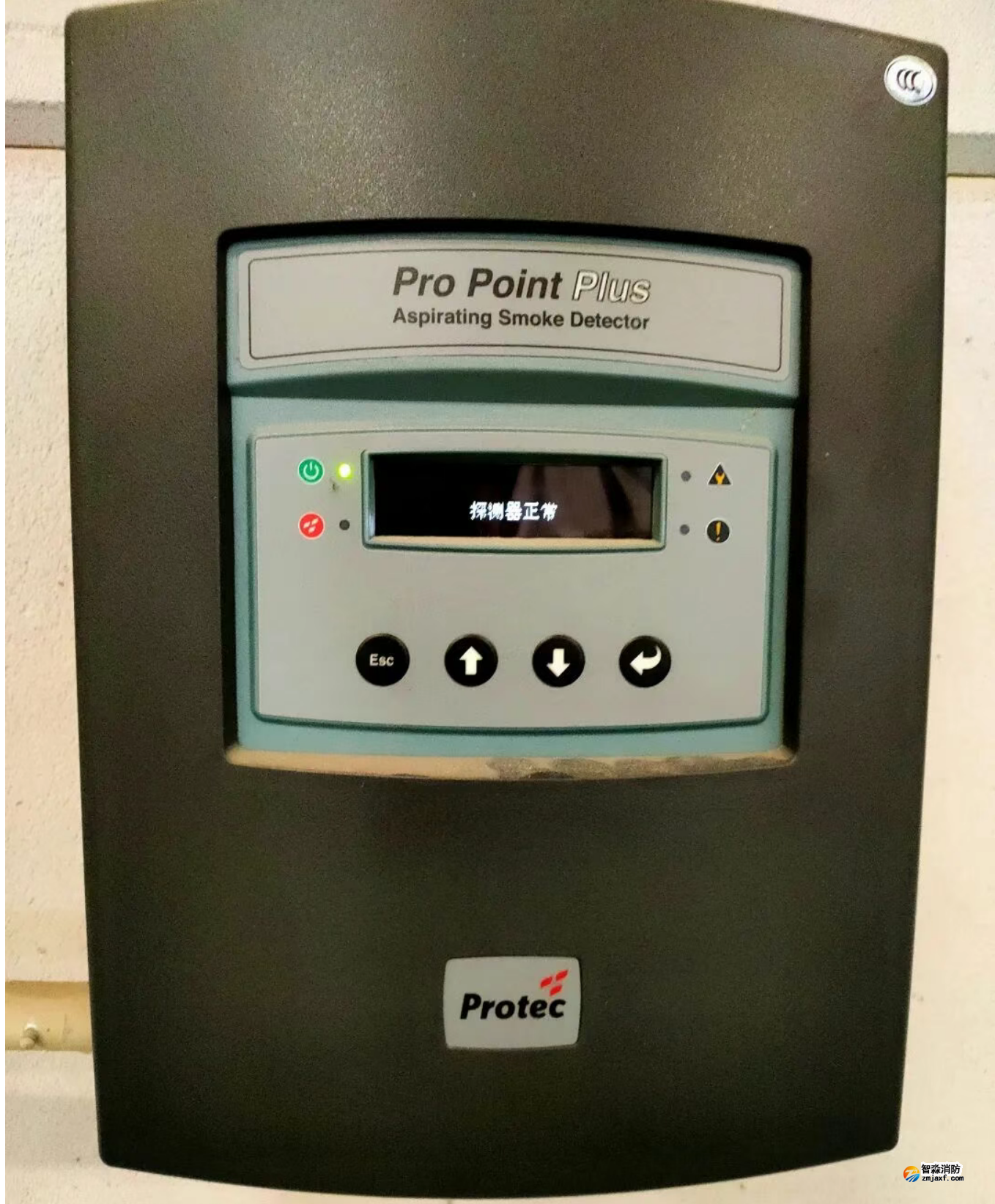

海灣GST-HSSD吸氣式煙感常見故障及處理方法：

　1、上電報探測器故障或不能進入工作狀態

　　①過濾器和主板的連接線錯接（應接到靠右FILTER插子上）；

　?、谶^濾器損壞

2、“低流量”錯誤消息

此故障現象進行調試都解決。調試方法如下：

檢查出現錯誤的管道是否被堵塞；

如果管道沒有被使用，檢查這個管對應的傳感器是否已經被禁用；

操作步驟:

探測器的1到4號管有如下獨立參數：Sensorpipe(傳感器導管)、Flowlow(低流量)、Flowhigh(高流量)、Flowpipe(流量導管)。例如，F(xiàn)lowpipe1(流量導管1)就表示導管1當前的空氣流速。

Sensorpipe1(傳感器導管1)到Sensorpipe4(傳感器導管4)通常用于允許或禁止探測器的特定導管入口的流量檢測。

如果有任何一個導管沒有使用，為了避免出現流量故障，應將對應導管入口的流量探測器（SensorPipe）設為No（否）。

Flowlow(低流量)是指一個閾值，當空氣流量低于此值時，將觸發一個故障信號（可能是管子堵塞）。

Flowhigh(高流量)是指一個閾值，當空氣流量高于此值時，將觸發故障指示（可能是導管入口脫落或損傷）。

Flowlow(低流量)和Flowhigh(高流量)參數可以在上電開始自動設置或者選擇流量設置時進行設置，操作如下：

設置此值為Yes（是），將把探測器置于自動調整流量限制模式。它將花一些時間來根據當前流量來設置流量故障的門限值。

Flowpipe1(流量導管1)到Flowpipe4(流量導管4)的空氣流速表示僅用于顯示目的而不能改變。

　　檢查低流量故障閾值是否太高

　　操作步驟同上

　　考慮增加吸氣（扇）速度

Setupmenu>Airflow

輸入的值將把探測器中抽氣器速度設定在一定的范圍內。輸入的速度越低，空氣流動的速度就越低，電能的消耗就越低。

以上操作可以使用SenseNET軟件進行在線設置。也可以使其恢復出場設置，然后再重新開機進行自動學習。

Setupmenu>Miscellaneous

對探測器該功能有兩個目的。如果使用者已經改變了任何一個探測器的功能，該功能就顯示為No（否），它表明探測器沒有處于出廠的默認值。設置該功能為Yes（是）可將探測器參數恢復到出廠時的默認設置。

3、主板有器件擊穿或數據線對地阻值低的現象

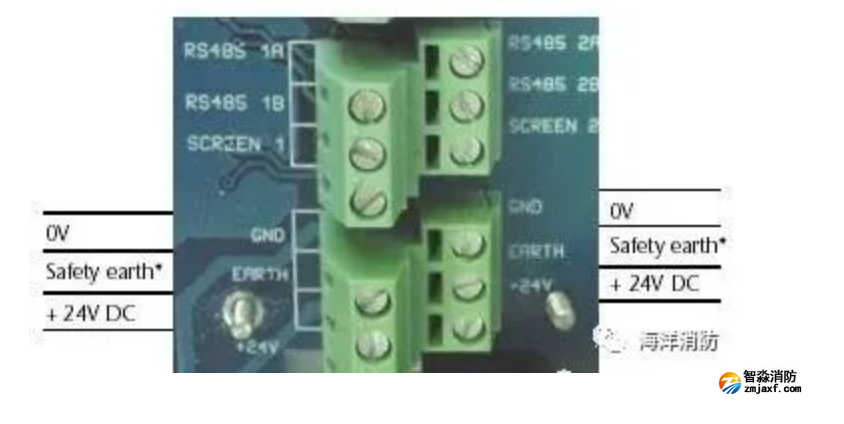

注意：吸氣式的工作電壓是有極性的24V電壓

4、顯示異常

液晶壞了唄^_^

5、顯示Separatorchange

灰塵隔離器裝反←_←

GST-HSSD空氣采樣式感煙火災探測報警器是一種需要極少維護的探測系統。

如果需要的話，可用潮的（而不是特別濕的）布做一下設備的外部清潔工作。不要使用溶劑，因?yàn)檫@可能會損壞顯示屏。

唯一需要在工作過程中現場更換的部分是灰塵隔離組件?；覊m隔離情況可以用Diagnosticsmenu(診斷菜單)里的DustSeparator(灰塵隔離器)來檢驗，它以百分比形式顯示灰塵隔離器的效率。

當這個值低于80%時探測器會發出一個Separatorrenew(隔離器需要更新)消息，這時灰塵隔離器就需要更換了，

因?yàn)榫S護人員可能會接觸到灰塵隔離器中的灰塵，這種灰塵可能是包含對人體有害的物質。

因此當更換灰塵濾除器時，特別建議操作人員戴上合適的面具和能避免接觸到灰塵的衣服。已用過的隔離器應該被丟棄，而不應再次利用。

下面說明如何更換灰塵隔離器。一定要確保隔離器完全被放置到位，否則探測器將不能找到它，并一直顯示Separatorchange（更換隔離器）。

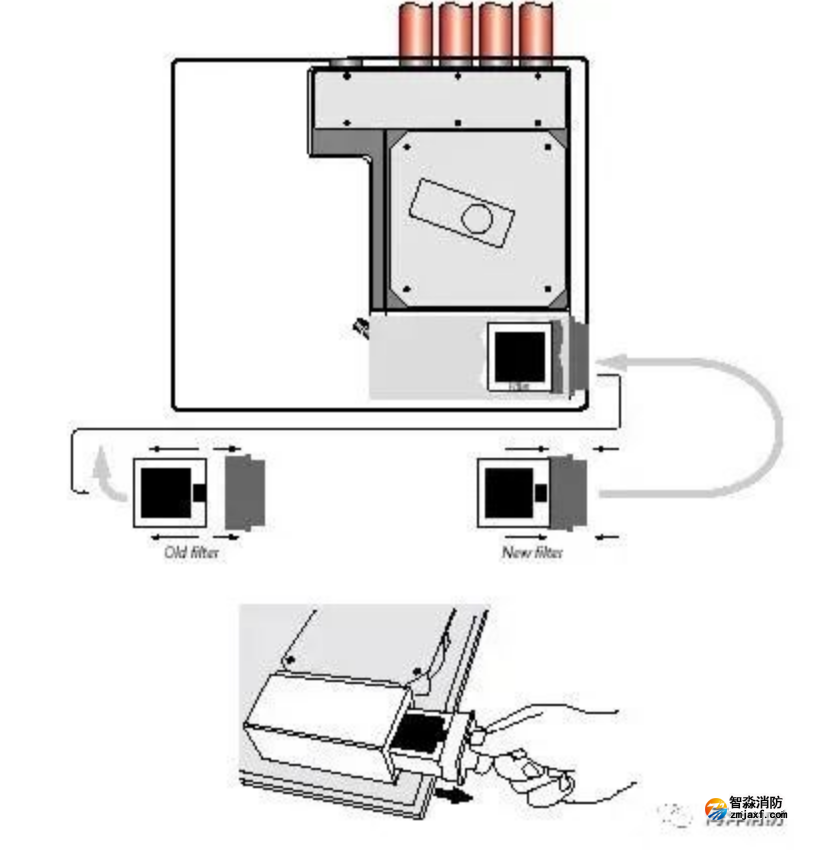

用鑰匙打開前蓋，找到如圖20所示位于探測器右下角的灰塵隔離器。

將上面的過濾部件取下并處置后，將新的過濾部件裝上，并將灰塵隔離器重新插入到探測器中，濾除器應該是標著“IN”的一端朝著探測器的前面。如果濾除器插入方面錯誤，探測器將不能找到它，并一直顯示Separatorchange(更換隔離器)。

一、主機參數等

1、特點容量大、可靠性高：采用多微處理器并行處理，最多可管理20個總線制監控點回路，共計4840個總線制報警聯動點。對聯動類和報警類總線設備設有不掉電備份。

2、窗口化、漢字菜單式顯示界面：采用窗口化菜單式命令，增加了每屏所包含的信息量，漢字菜單明白易懂、方便直觀。

3、靈活的模塊化結構和多種功能配置選擇：主控部分由接口統一的各類功能模塊組成，通過調整接入的回路板數實現總線設備從1點到4840點間的任意配置。

4、配備智能化手動消防啟動盤：接線少、允許布線距離長、可靠性高，每個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯，完成對該總線制聯動設備的啟/?？刂?。

5、具備全面自檢功能的多線制控制盤：配備的多線制控制盤具有輸出線斷路、短路和指示燈檢測功能，可最大限度保障控制盤本身及其與重要設備之間連接的可靠性。

6、獨立的氣體噴灑控制密碼和聯動公式編程：對氣體噴灑設備提供了獨立的控制密碼和聯動編程空間，并有相應的聲光指示。

7、可配接漢字式火災顯示盤：可配接海灣公司生產的漢字式火災顯示盤，漢字信息無需下載，并可以通過對火災顯示盤的設備定義靈活實現分樓區及分樓層顯示功能。

8、模塊式開關電源：可在寬主電電壓范圍內高效節能運行，合理的充電電路和可靠的多級保護延長了電池的使用壽命。

9、液晶屏規格：320×240圖形點陣，可顯示12行漢字信息。

10、控制器容量：最多可帶20個242地址編碼點回路，最大容量為4840個地址編碼點；可外接64臺火災顯示盤；支持多級聯網，每級最多可接32臺其它類型控制器。

11、線制：控制器與探測器間采用無極性信號二總線連接，與各類控制模塊間除無極性二總線外，還需外加二根DC24V電源總線。

12、使用環境：溫度0℃~+40℃，相對濕度≤95%，不結露。

13、電源：主電為交流220V，控制器備電為DC24V、24Ah密封鉛電池，聯動備電為DC24V、38Ah密封鉛電池。功耗：≤150W。

二、詳細的操作：

1、開機與關機

開機操作：打開為控制器供電的交流電源開關，再打開電源盤的備電開關和主電開關，最后打開控制器的備電開關和工作開關。系統會自動進入上電初始化、自檢狀態，顯示注冊信息，完成后開機結束。

關機操作：按照與開機相反的順序，先關掉控制器的工作開關和備電開關，再關掉電源盤的主電開關和備電開關，最后關掉交流電源開關，各個備電開關務必關掉。

2、鍵盤解鎖與鎖鍵盤

鍵盤解鎖：控制器開機默認為“鎖鍵”狀態，若要進行命令功能鍵（除“自檢”“消音”“記錄檢查”鍵外）操作，液晶屏?xí)@示要求輸入密碼的畫面，輸入正確的用戶密碼并按下“確認”鍵，即可繼續操作。

鎖鍵盤：操作結束或值班人員離開時，按下“鎖鍵”功能鍵，屏幕下方顯示“請確認鎖鍵盤”時，按下“確認”鍵，此時鍵盤上多數命令功能鍵均要求重新輸入密碼。

3、監視現場設備

信息顯示：系統中有報警、故障、動作和隔離等信息時，將全屏顯示；若信息多于一種，會自動分屏顯示各類信息，箭頭指向的窗口為當前窗口，可使用“窗口切換”鍵切換當前窗口，用“分屏/全屏”鍵實現當前信息窗口的分屏和全屏顯示轉換。

消音：接收到火警、故障或動作等信息時，控制器揚聲器會發出警報聲，按“消音”鍵，消音指示燈點亮，揚聲器停止報警。當再次按下“消音”鍵或有新的警報發生時，消音指示燈熄滅，再次發出警報聲。

復位（清除）：火警、故障或動作等處理完畢后，按下“復位”鍵、“確認”鍵，可清除當前所有火警、故障和動作顯示及所有控制命令。

隔離：外部設備發生故障且不能及時排除時，按下“隔離”鍵，輸入用戶編碼，按“Tab”鍵，輸入設備類型，按“確認”鍵，可將故障設備暫時從系統中隔離。

取消隔離（釋放）：原隔離設備經修理或更換后，按下“取消隔離”鍵，輸入用戶編碼，按“Tab”鍵，輸入設備類型，按“確認”鍵，將設備恢復。

4、手自動操作

按下“啟動控制”鍵，按“△＝”“＝▽”鍵選擇相應方式后按“確認”鍵存儲，系統即工作在所選的狀態下。

手動方式下可通過主控鍵盤或手動消防啟動盤對聯動設備進行啟動和停動操作，手動允許時，面板上的“手動允許”燈點亮。

自動方式包括不允許、部分允許、全部允許三種方式，部分自動允許只允許聯動公式中含有“==”的聯動公式參加聯動，部分自動允許和全部自動允許時，面板上的“自動允許”燈亮。

5、單點啟動與停動設備

單點啟動：按下“啟動”鍵，按“確認”鍵，輸入設備號，按“Tab”鍵把光標轉到設備類型處，輸入設備類型，按“確認”鍵，即可啟動設備。

停動設備：按下“停動”鍵，輸入設備號，按“確認”鍵，即可停動設備
