電氣基礎知識打包帶走，初學者必備

1.一次回路——由發電機經變壓器和輸配電線路直至用電設備的電氣主接線，通常稱為一次回路。

2.二次設備——二次設備是對一次設備的工作進行監察測量、操作控制和保護等的輔助設備，如：儀表、繼電器、控制電纜、控制和信號設備等

3.二次回路——二次設備按一定順序連成的電路，稱為二次電路或二次回路。

4.低壓開關——是用來接通或斷開1000伏以下交流和直流電路的開關電器。不同于《安規》中的低壓(對地電壓在250伏以下)。

5.接觸器——是用來遠距離接通或斷開電路中負荷電流的低壓開關，廣泛用于頻繁啟動及控制電動機的電路。

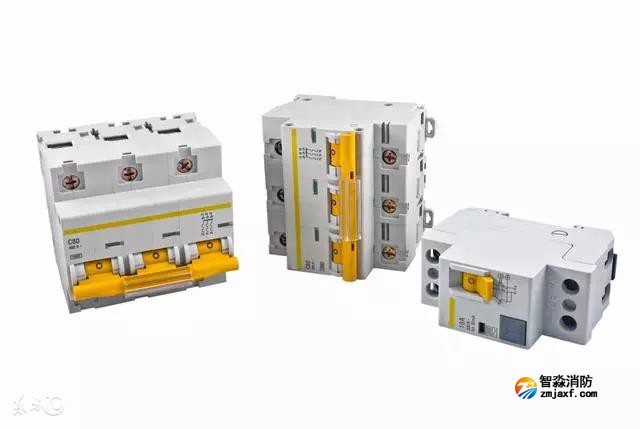

6.自動空氣開關——自動空氣開關簡稱自動開關，是低壓開關中性能最完善的開關。它不僅可以切斷電路的負荷電流，而且可以斷開短路電流，常用在低壓大功率電路中作主要控制電器。

7.滅磁開關——是一種專用于發電機勵磁回路中的直流單極空氣自動開關。

8.隔離開關——是具有明顯可見斷口的開關，沒有滅弧裝置?？捎糜谕〝嘤须妷憾鵁o負載的線路，還允許進行接通或斷開空載的線路、電壓互感器及有限容量的空載變壓器。隔離開關的主要用途是當電氣設備檢修時，用來隔離電源電壓。

9.高壓斷路器——又稱高壓開關。它不僅可以切斷或閉合高壓電路中的空載電流和負荷電流，而且當系統發生故障時，通過繼電保護裝置的作用切斷短路電流。它具有相當完備的滅弧結構和足夠的斷流能力。

10.消弧線圈——是一個具有鐵心的可調電感線圈，裝設在變壓器或發電機的中性點，當發生單相接地故障時，起減少接地電流和消弧作用。

11.電抗器——電抗器是電阻很小的電感線圈，線圈各匝之間彼此絕緣，整個線圈與接地部分絕緣。電抗器串聯在電路中限制短路電流。

12.渦流現象——如線圈套在一個整塊的鐵芯上，鐵芯可以看成是由許多閉合的鐵絲組成的，閉合鐵絲所形成的平面與磁通方向垂直。每一根閉合鐵絲都可以看成一個閉合的導電回路。當線圈中通過交變電流時，穿過閉合鐵絲的磁通不斷變化，于是在每個鐵絲中都產生感應電動勢并引起感應電流。這樣，在整個鐵芯中，就形成一圈圈環繞鐵芯軸線流動的感應電流，就好象水中的旋渦一樣。這種在鐵芯中產生的感應電流叫做渦流。

13.渦流損耗——如同電流流過電阻一樣，鐵芯中的渦流要消耗能量而使鐵芯發熱，這種能量損耗稱為渦流損耗。

14.小電流接地系統——中性點不接地或經消弧線圈接地。

15.大電流接地系統——中性點直接接地的系統。

16.電樞反應——當沒有電樞電流時，氣隙主磁場由勵磁電流單獨產生，當有電樞電流時，氣隙主磁場便由勵磁電流的磁場與電樞電流的磁場共同疊加而成。電樞電流對主磁場的這種影響，叫電樞反應。

17.異步電動機——又叫感應電動機，它是按照導體切割磁力線產生感應電動勢，和載流導體在磁場中受到導磁率的作用這兩條原理工作的。為了保持磁場和轉子導體之間有相對運動，轉子的轉速總是小于旋轉磁場的轉速，所以叫異步電動機。

18.同步轉速——在異步電動機三相對稱繞組中通入三相對稱電流時，便在電動機的氣隙中產生一個旋轉磁場，根據電機極數的不同，旋轉磁場的轉速也不同，極數多的轉速慢。我們把這個旋轉磁場的轉速叫同步轉速。

19.轉差率——同步轉速n1與電動機的轉速n之差(n1-n)叫做轉速差，轉速差與同步轉速的比值叫做轉差率，轉差率S通常用百分?jǐn)?shù)表示，即S=(n1-n)/n1╳100%

20.星—三角換接啟動——若電動機在正常工作時，定子繞組接成三角形，在啟動時定子繞組接成星形，啟動結束后在接成三角形運行，這種啟動方法叫做星—三角換接啟動。

21.吸收比——對絕緣試品加直流電壓后60秒和15秒的電阻之比。

22.保護接地——為了防止電氣設備的絕緣損壞而發生觸電事故，將電氣設備的在正常情況下不帶電的金屬外殼或構架與大地連接，稱為保護接地。

23.保護接零——是在電源中性點接地系統中把電氣設備的金屬外殼或構架等與中性點引出的中線相連接。這同樣也是保護人身安全的重要措施。

32.電樞反應——當沒有電樞電流時，氣隙主磁場由勵磁電流單獨產生，當有電樞電流時，氣隙主磁場便由勵磁電流的磁場與電樞電流的磁場共同疊加而成。電樞電流對主磁場的這種影響，叫電樞反應。

33.電弧——點火花的大量匯集形成電弧。

34.相序——各相正弦量經過同一值的順序。任意一組不對稱的三相正弦交流電壓或電流相量都可以分解成三組對稱的分量：一組是正序分量，用下標“1”表示，相序與原不對稱正弦量的相序一致，即A-B-C的次序，各相相位互差120°;一組是負序分量，用下標“2”表示，相序與原不對稱正弦量的相序相反，即A-C-B的次序，各相相位互差120°;另一組是零序分量，用下標“0”表示，三相相位相同。例如：兩相運行的不對稱現象就會出現負序和零序分量。

35、繼電器啟動電流——能使繼電器動作的最小電流值。

36、電流繼電器——以反應接入繼電器線圈電流大小決定其動作與否的繼電器稱為電流繼電器。

37、電壓繼電器——以反應加入電壓高低決定其動作與否的繼電器。

38、快速繼電器——一般指繼電器動作時間小于10毫秒的繼電器。

39、速斷保護——不加時限，只要電流達到整定值就可瞬時動作的保護。

40、差動保護——是利用電氣設備故障時電流變化而達到啟動的保護。

41、零序保護——反應電力系統接地故障所特有的零序電流和零序電壓電氣量的保護。

42、距離保護——反應故障點至保護安裝處距離的一種保護裝置。

43、自動重合閘——當線路發生故障，斷路器跳閘后，能夠不用人工操作而進行自動重新合閘的裝置。重合閘分單相和綜合重合閘。

44、綜合重合閘——其功能是：?jiǎn)蜗喙收咸鴨蜗?，不成功跳三?相間故障跳三相，三相重合，不成功跳三相。

45、重合閘后加速——重合閘于永久性故障上，保護裝置再次無時限動作跳開斷路器并不在進行重合閘，叫重合閘后加速。

46、保護——能滿足系統穩定及設備安全要求，有選擇地快速切除被保護設備和全線故障的保護。

47、后備保護——主保護不動作或斷路器拒動時，用以切除故障的保護

48、功率因數——有功功率P與視在功率S的比值。

49、倒閘操作——當電氣設備由一種狀態轉換到另一種狀態，或改變系統的運行方式時，需要進行一系列的操作，我們把這種操作叫做電氣設備的倒閘操作。倒閘操作主要有：

(1)變壓器的停送電

(2)電力線路停送電

(3)發電機的啟動，并列和解列操作

(4)網絡的合環與解環

(5)母線接線方式的改變(即倒換母線操作)

(6)中性點接地方式的改變和消弧線圈的調整

(7)繼電保護和自動裝置使用狀態的改變

(8)接地線的安裝與拆除

50、空載損耗——是以額定頻率的正弦交流額定電壓施加于變壓器的一個線圈上(在額定分接頭位置)，而其余線圈均為開路時，變壓器所吸取的功率，用以供給變壓器鐵芯損耗(渦流和磁滯損耗)

51、空載電流——變壓器空載運行時，由空載電流建立主磁通，所以空載電流就是激磁電流。額定空載電流是以額定頻率的正弱交流額定電壓施加于一個線圈上(在額定分接頭位置)，而其余線圈均為開路時，變壓器所吸取電流的三相算術平均值，以額定電流的百分?jǐn)?shù)表示。

52、短路損耗——是以額定頻率的額定電流通過變壓器的一個線圈，而另一個線圈接線短路時，變壓器所吸收的功率，它是變壓器線圈電阻產生的損耗，即銅損(線圈在額定分接點位置，溫度70℃)。

53、短路電壓——是當一具線圈接成短路時，在另一個線圈中為產生額定電流而施加的額定頻率的電壓(在額定分接頭位置)，以額定電壓的百分?jǐn)?shù)表示，它反映了變壓器阻抗(電阻和漏抗)參數，也稱阻抗電壓(溫度70℃)。
